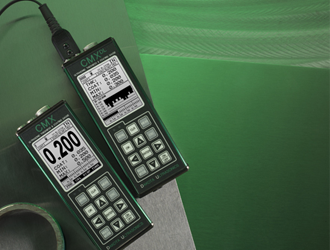

CMX DL具有CMX的所有功能，加上巨大的存儲容量，使用多個文件結構。選擇文件格式：順序，自動標識符或我們的標準字母數字網格格式。

　　存儲容量相當令人印象深刻。圖形：使用B-Scan存儲16,000 +讀數(材料和涂層)，以及每個讀數的所有功能和量規設置。關閉圖形：存儲210,000個讀數，包括材料，涂層和***小和***大讀數。大容量存儲容量!該套件包括我們的基于DakView Java的PC或MAC OSX軟件，用于傳輸和報告。

　 電子平臺(盒子里面是什么)：

　　由采用FPGA技術的100MHz DSP平臺提供支持。

　　雙通道 - 雙脈沖發生器和接收器。

　　***達140Hz的脈沖重復率。

　　顯示每秒更新速度25次。

　　可調增益設置 - vlow，low，med，hi，vhi。

　　自動增益控制(AGC)。

　　時間校正增益(TCG)。

　　大量數據存儲(32兆位非易失性RAM)。

　 特征：

　　測量模式：脈沖回波，脈沖回波/涂層，脈沖回波/溫度補償，回波回波，回波回波驗證和僅涂層。

　　自動：探頭零點，探頭識別和溫度補償。

　　***多可存儲64個特定應用程序的自定義設置。

　　***速掃描每秒***多50個讀數。

　　聲音/視覺報警與嗨和限制設置。

　　用于質量檢查的內置差分模式。

　　用于橫截面材料掃描的基于時間的B掃描功能。

　　數據存儲格式：Alpha數字網格和順序w /自動標識符。

　　Windows PC軟件包括。

　　2年有限保修。

　產品規格

　　物理

　　重量：13.5盎司(含電池)。

　　尺寸：2.5W×6.5H×1.24D英寸(63.5W×165H×31.5Dmm)。

　　工作溫度：-14°至140°F(-10°至60°C)。

　　鍵盤：帶十二個觸摸鍵的薄膜開關。

　　外殼：擠壓鋁體，帶鍍鎳鋁端蓋(墊圈密封)。

　　數據輸出：雙向RS232串口。Windows®PC界面軟件。

　　顯示：1/8英寸VGA灰度顯示(240 x 160像素)。可見面積2.4 x 1.8英寸(62 x 45.7毫米)。

　　EL背光(開/關/自動)。

　　超聲波規格

　　測量模式：涂層滅：脈沖回波(PE)

　　涂層：脈沖回波涂層(PECT)

　　溫度補償：脈沖回波(PETP)

　　透明涂料：回波回波(EE)

　　通過油漆驗證：回波回波驗證(E-EV)

　　僅涂層：涂層(CT)

　　脈沖發生器：雙方波脈沖發生器。

　　接收器：雙接收器 - 110dB范圍(限制)的手動或AGC增益控制。

　　時序：25 MHz TCXO，單次拍攝100 MHz 8位超低功耗數字化儀。

　　能量源

　　三個1.5V堿性或1.2V鎳鎘AA電池。

　　通常在堿性電池下運行150小時，在NiCad上運行100小時(不包括充電器)

　　自動關機，如果空閑5分鐘。

　　電池狀態圖標。

　　測量

　　范圍：脈沖回波模式(PE)：(坑和探傷)測量范圍為0.025 19.999英寸(0.63至500毫米)。

　　脈沖回波涂覆模式(PECT)：(材料，涂層，凹坑和瑕疵檢測)：材料：0.025至19.999英寸(0.63至500毫米)。涂層：0.001至0.100英寸(0.01至2.54毫米)。

　　測量

　　脈沖回波溫度補償模式(PETP)：(坑和探傷)自動溫度補償 - 測量范圍為0.025 19.999英寸(0.63至500毫米)。

　　回波回波模式(EE)：通過油漆和涂料)測量范圍為0.100至4.0英寸(2.54至102毫米)。范圍將根據涂層而變化+/-。

　　回波回波模式(E-EV)：通過油漆與涂料)測量范圍為0.050至1.0英寸(1.27至25.4毫米)。將根據涂層而有所不同。

　　僅涂層模式(CT)：(涂層厚度)測量范圍為0.0005至0.100英寸(0.0127至2.54毫米)。范圍將根據涂層而變化+/-。

　　分辨率：+/- .001英寸(0.01 mm)

　　速度范圍：.0492至.5510 in./ms 1250至13995米/秒

　　校準：用于材料和涂層的單點和雙點校準選項，或選擇基本材料類型。

　　單位：英文和公制

　　顯示

　　顯示視圖：大數字標準厚度視圖。數字***度：0.700英寸(17.78毫米)。

　　B掃描 - 基于時間的橫截面視圖。顯示速度為每屏幕15秒。

　　掃描欄每秒讀數6個?？稍贐掃描和大數字視圖中查看。

　　重復性條形圖條形圖表示讀數的穩定性。

　　功能狀態欄 - 表示當前有效的功能。

　　數據記錄器(內部)

　　日志格式：

　　網格(字母數字)

　　順序(自動標識符)

　　單元格內容：

　　圖形開：16.000讀數，B掃描圖像和每個讀數的測量設置。

　　圖形關閉：210,000讀數(涂層，材料，***小和***大)

　　OBSTRUCT表示無法訪問的位置。

　　內存：32兆位非揮發性RAM。

　　傳感器

　　傳感器類型：雙元件(1至10 MHz)。

　　鎖定快速斷開“00”LEMO連接器。

　　標準4腳電纜。

　　定制傳感器和電纜長度可用于特殊應用。

　　特點：64個自定義用戶可定義的設置。工廠設置也可以由用戶編輯。

　　門：脈沖回波模式下的單門，或回波回波模式下具有抑制功能的單門?？烧{(diào)閾值。

　　可選擇的傳感器：可選擇的傳感器類型，內置雙路徑誤差校正，以提***線性度。

　　報警模式：用聲音蜂鳴器和可視LED設置嗨和低公差。

　　快速掃描模式：每秒讀取32個讀數，并顯示傳感器拆下時找到的***小讀數。

　　缺陷模式：使用單元角度光束傳感器的基本探傷探傷選項。

　　證明

　　工廠校準：可追溯到******標準。

　　保證

　　2年有限
