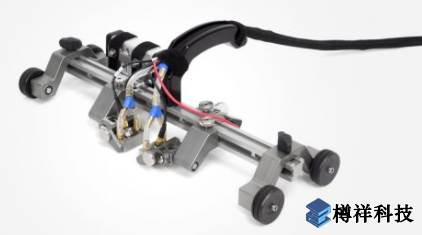

手動單軸掃描儀

　　當信號質量很重要時，新的HST-Lite掃描儀是經濟***效的單通道TOFD檢測的理想選擇。磁輪和彈簧式探頭支架的組合提供了執行***質量單線檢測所需的穩定性。掃描儀只能用一只手操作，即使在顛倒的位置也可以附著在鐵磁表面上。

　　掃描儀的位置可以圍繞管子的圓周進行編碼，直徑小于4.5英寸(114.3毫米)的外徑以及平坦的表面。可以在沒有工具的情況下執行不同掃描儀部件的調整。

　 特征

　　使用兩根TOFD探針進行圓周掃描，管道4.5英寸(114.3 mm)，或更大。

　　四個磁輪將本機固定在鐵磁檢查表面上。

　　輕鋁框。

　　***立定位和彈簧式探頭支架。

　　防水，彈簧加載編碼器，分辨率為9步/分。

　　可拆卸手柄，用于較低的輪廓。

　　臍帶附件裝置

　　框架設計使探針能夠定位在車輪外部(需要2個額外的磁輪)。

　　探頭上的掃描儀和指針上的雕刻參考確保了探頭分離測量的靈活性。

　標準包含

• 　　帶手柄的掃描架。
• 　　四磁輪。
• 　　OmniScan兼容，防水，彈簧加載輪編碼器，5米電纜。
• 　　兩個帶有TOFD-P / E磁軛的彈簧臂(SLA)31.75 mm寬，直徑為5 mm的按鈕)。
• 　　灌溉管道及配件。
• 　　電纜導管。
• 　　手提箱

　　注意：掃描儀不包含探頭和楔子。

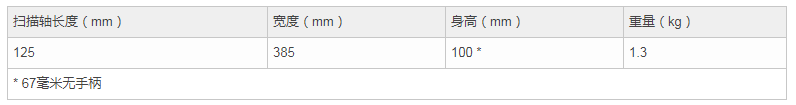

    產品規格

　選項

　　5682遠程前置放大器套件

　　P / N：5682-KIT02 [U8779091]

　　聯軸器饋送單元

　　P / N：WTR-SPRAYER-8L [U8775001]

　　TomoScan FOCUS LT編碼器電纜適配器

　　P / N：C1-DE15F-BXM-0.30M [U8767107]

　　磁輪

　　P / N：CHAINSCAN-A-MWHEEL [U8779383]

　　更換編碼器

　　P / N：HST-Lite-SP-ENC [U8775277]

　　額外手柄

　　P / N：HST-Lite-A-Handle [U8775278]

　　額外的TOFD探頭支架套件

　　P / N：HST-Lite-A-PH-TOFD [U8775279]
