OmniScan MX

　A現場驗證，可靠的儀器

　　OmniScan®MX是世界各地使用數千個單元，經過現場驗證，可靠的儀器，可承受苛刻和苛刻的檢測條件。緊湊輕巧的兩節鋰離子電池可提供長達6小時的手動或半自動檢測時間。

　　OmniScan MX的***清晰8.4英寸(213毫米)實時彩色顯示屏使您能夠在任何光線條件下看到缺陷和細節。使用滾動按鈕和功能鍵，或通過連接USB鼠標，方便檢查分析，瀏覽儀器簡單直觀的界面。

　　一個平臺，兩個模塊，三個技術：更靈活

　　為了滿足更廣泛應用的要求，渦流測試(ECT)，渦流陣列(ECA)和新型鍵合測試(BT)C掃描技術都有兩個模塊版本。這兩個模塊都兼容MXE(ECT / ECA)和MXB(BT C-scan)軟件，可輕松實現技術之間的轉換和很短的學習曲線。

　　ECA就像ECT

　　大覆蓋，快速掃描和更***的檢測概率

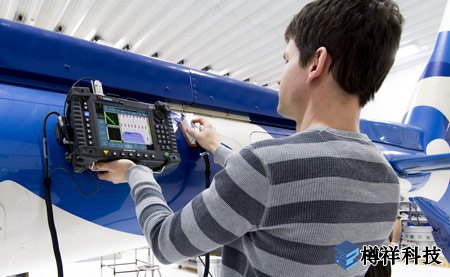

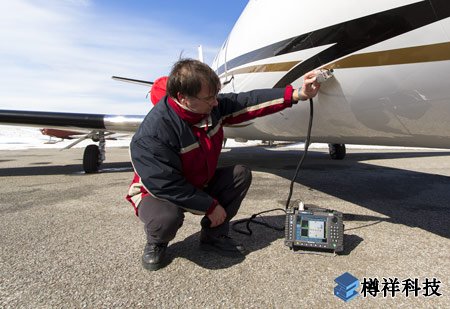

　　渦流陣列(ECA)技術結合了幾種傳統的橋接或反射(驅動器拾取)探針線圈，以便在單次檢查通過中實現更大的覆蓋。此外，每個ECA探針模型都經過精心設計，以保持探測長度的目標缺陷范圍的***概率。通過OmniScan®MX ECA，您可以以快速的手動檢測速度使用ECA探頭，從而提供***且***效的檢測，色彩表征和歸檔功能。

　 通過薄膜檢查

　　渦流測試(ECT)技術的工作原理是接近測試樣品(導電材料，鐵磁性或非鐵磁性)的探針傳感器(線圈)的磁耦合，在試樣內部產生渦流，并在儀器的阻抗平面。通過渦流技術，您可以通過薄涂層(如油漆)檢測缺陷，只要從探頭到金屬的距離保持在相當?shù)偷姆秶鷥?nèi)，通常為0.5mm至2.0mm。

　　由于渦流陣列和ECT技術具有相同的基本原理(和物理特性)，它還可以通過油漆進行檢測，同時提供ECA的所有優點，包括覆蓋范圍廣，掃描速度快，檢測概率***，色彩成像***。

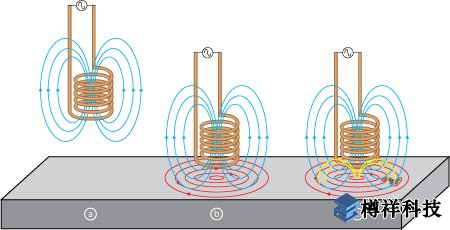

　　用于進行渦流檢測的探頭用銅線纏繞形成線圈。線圈形狀可以變化，以更好地適應特定應用。

　　1.以選定頻率流過線圈的交流電產生線圈周圍的磁場。

　　2.當線圈靠近導電材料放置時，材料中會產生渦流。

　　3.如果導電材料的缺陷擾亂了渦流循環，則與探頭的磁耦合發生變化，并且可以通過測量線圈阻抗變化來讀取缺陷信


    產品規格

　　OmniScan MX

　　外形尺寸(寬x***x深)：321mm×209mm×125mm(12.6英寸×8.2英寸×5.0英寸)

　　重量：4.6 kg(10.1 lb)，包括模塊和一個電池

　　顯示：21厘米(8.4英寸)TFT液晶顯示器，800像素×600像素，1600萬色

　　電源：智能鋰離子電池(***多2個)，DC-in電壓15 V至18 V(***小50 W)

　　電池壽命：***少6小時，兩節電池; 在正常工作條件下每個電池***少3小時

　　數據存儲：CompactFlash卡，大多數標準USB存儲設備，或通過快速以太網，內部32 MB DiskOnChip

　　I / O端口：3個USB端口，視頻輸出視頻輸出(SVGA)，以太網10/100 Mbps，2軸編碼器，4個數字輸入(TTL)。

　　工作溫度范圍：0°C至40°C; 0°C至35°C，32：128 PA(32ºF至104ºF; 32ºF至95ºF，32：128 PA)

　　存儲溫度范圍：-20°C至70°C(-4ºF至158ºF)相對濕度0%至95%非冷凝。沒有進氣口; 防濺設計。

　　MX模塊兼容性

　　OMNI-M-ECT4：支持常規渦流和鍵測試C-掃描(不包括適配器)

　　OMNI-M-ECA4-32：支持渦流陣列，常規渦流和鍵測試C掃描(不包括適配器)

　　ECT / BT和ECA模塊

　　連接器：BNC絕對探頭(ECT)，4通道通用Fischer 19引腳(ECT和BT)以及用于ECA探頭的OmniScan連接器

　　頻道數量：1至4(ECT); 32(ECA)，可擴展至64個外部多路復用器; 1(BT)帶適配器

　　探測兼容性：用于ECT和ECA探頭的絕對，差分，橋，反射(驅動器拾取)。

　　支持通過使用適配器(也需要掃描儀)選擇BondMaster俯仰式探針。

　　探測識別：針對ECA和BT探頭的自動探頭識別和設置。

　　頻率：2典型的大多數ECA和ECT設置或***多8個定制ECT應用程序或Bond測試C掃描

　　工作頻率：20 Hz至6 MHz

　　***大電壓：12 Vp-p到10Ω

　　獲得：ECT和ECA：34 dB至74 dB。BT：28 dB至68 dB。附加可調軟件增益為0 dB至30 dB。

　　相位旋轉：0°至360°，增量為0.1°

　　獲取(測量)率：1 Hz至15 kHz，取決于配置。

　　A / D分辨率：16位

　　過濾：FIR低通，F(xiàn)IR***通，F(xiàn)IR帶通，F(xiàn)IR帶阻(可調截止頻率)，中值濾波器(從2點到200點變化)，平均濾波器(從2點到200點的變量)

　　頻道處理：真正的自動混音，靈敏度歸一化和編碼器校準

　　編碼器：基于時間，一行掃描或光柵掃描(2軸)

　　警報：3個報警，每個報警可配置為餅狀，框，環/圈。報警輸出為視覺，TTL和聲音。

　　模擬輸出：是 - 僅一個頻道。
